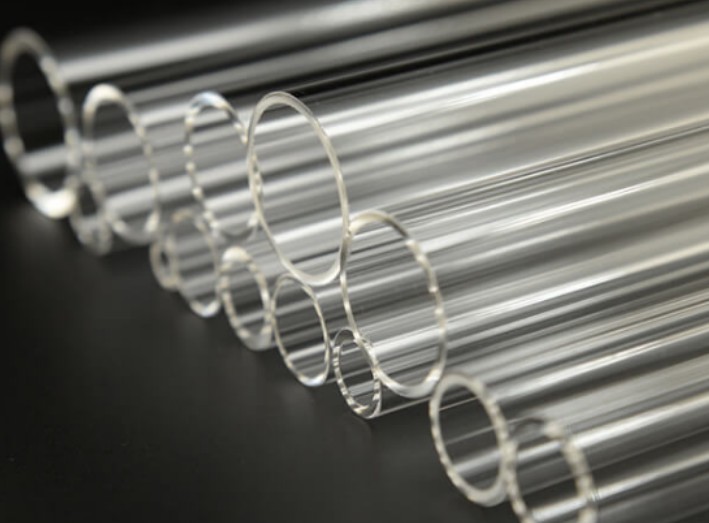

Što je cijev od kvarcnog stakla?

Cijev od kvarcnog stakla je poseban stakleni materijal izrađen od sirovog silicijevog dioksida ultra-visoke čistoće, koji se topi na visokoj temperaturi i potom precizno obrađuje. Sa svojim izvrsnim sveobuhvatnim performansama igra nezamjenjivu ulogu u područjima visoke tehnologije kao što su poluvodiči, optoelektronika, nova energija i instrumenti za znanstveno istraživanje.

Najistaknutija značajka ovog materijala je njegova izvrsna otpornost na visoke temperature, koja može izdržati okruženja s ekstremnom temperaturom bez deformacije ili pucanja, i njegova izvrsna otpornost na toplinski udar, koja se može prilagoditi naglim promjenama temperature. Što se tiče optike, cijevi od kvarcnog stakla imaju izuzetno visoku propusnost svjetlosti i prikladne su za širok raspon spektra od ultraljubičastog do infracrvenog. Osim toga, također pokazuje izuzetno jaku kemijsku stabilnost, može se oduprijeti većini jakih kiselina i visokotemperaturnoj koroziji, te osigurava dugoročnu stabilnu upotrebu u teškim okruženjima.

Cijevi od kvarcnog stakla također imaju izvrsna svojstva električne izolacije i mehaničku čvrstoću, što ih čini idealnim za precizne elektroničke i optičke uređaje. Moderna proizvodna tehnologija može proizvesti kvarcne cijevi velikih dimenzija visoke čistoće i može prilagoditi njihovu izvedbu posebnim procesima kako bi zadovoljila potrebe različitih scenarija primjene. Bilo da se radi o proizvodnji poluvodiča, komunikacijama s optičkim vlaknima ili vrhunskoj opremi za znanstveno istraživanje, cijevi od kvarcnog stakla igrati ključnu ulogu i promicati razvoj vrhunske tehnologije.

1. Svojstva materijala
Kemijska svojstva
Izvrsna kemijska stabilnost cijevi od kvarcnog stakla dolazi od njihovog posebnog sastava materijala i strukture. Ovaj silicijev dioksid visoke čistoće pokazuje gotovo savršenu kemijsku inertnost i teško reagira s drugim tvarima na sobnoj temperaturi. Ima snažnu otpornost na većinu anorganskih kiselina i organskih otapala, uključujući jake kiseline poput koncentrirane sumporne kiseline, dušične kiseline i klorovodične kiseline, kao i na organske spojeve poput alkohola i ketona. Čak i pod uvjetima visoke temperature, cijevi od kvarcnog stakla mogu zadržati ovo stabilno kemijsko svojstvo, što ih čini idealnim materijalom spremnika za rukovanje korozivnim tvarima.

Cijevi od kvarcnog stakla slabo su otporne na fluorovodičnu kiselinu i vruću fosfornu kiselinu jer te tvari mogu specifično reagirati sa silicijevim dioksidom. Slično tome, cijevi od kvarcnog stakla također su osjetljive na koroziju u visokotemperaturnim i jakim alkalnim sredinama. U praktičnim primjenama posebnu pozornost treba posvetiti izbjegavanju kontakta s tim specifičnim kemijskim okruženjima. Upravo ta jedinstvena kemijska stabilnost čini cijevi od kvarcnog stakla široko korištenim u poljima kao što su proizvodnja poluvodiča i kemijska proizvodnja koja zahtijevaju izuzetno visoku čistoću materijala.

Toplinska svojstva
Cijev od kvarcnog staklas mogu kontinuirano izdržati okruženja s ultra visokim temperaturama s kojima se obični metalni materijali ne mogu nositi. Ova izvrsna otpornost na toplinu dolazi od njegove posebne atomske strukture. Čak i pod ekstremno visokim temperaturama, cijevi od kvarcnog stakla mogu zadržati strukturni integritet bez omekšavanja i deformacije. Još je nevjerojatnije to što gotovo ne mijenja veličinu kada doživi drastične promjene temperature, što je iznimno rijetko u znanosti o materijalima.

Ova jedinstvena toplinska stabilnost čini cijevi od kvarcnog stakla idealnim izborom za okruženja s ekstremnom temperaturom. Može se više puta podvrgnuti brzom hlađenju od ultra visoke temperature do sobne temperature bez pucanja ili lomljenja, što je važno u industrijskim procesima koji zahtijevaju česte toplinske cikluse. U isto vrijeme, relativno niska toplinska vodljivost cijevi od kvarcnog stakla čini ih izvrsnim toplinskim izolacijskim materijalom koji može učinkovito blokirati zračenje i provođenje visokotemperaturnih izvora topline.

Optička svojstva
Cijevi od kvarcnog stakla pokazuju neusporedive prednosti u optičkim svojstvima. Ima iznimno širok raspon spektralne propusnosti i može učinkovito prenositi elektromagnetske valove od dubokih ultraljubičastih do bliskih infracrvenih područja. Ovo izvrsno optičko svojstvo čini ga ključnom komponentom preciznih optičkih sustava. U skladu s različitim zahtjevima primjene, optička svojstva cijevi od kvarcnog stakla također se mogu ciljano prilagoditi.

Posebnom obradom mogu se proizvesti cijevi od kvarcnog stakla specifičnih optičkih svojstava. Na primjer, mliječno kvarcne cijevi postižu ravnomjerno raspršenje svjetlosti kroz unutarnje strukture mikromjehurića, što je prikladno za prilike koje zahtijevaju meko osvjetljenje; dodavanjem specifičnih elemenata mogu se proizvesti obojene kvarcne cijevi sa selektivnim karakteristikama prijenosa svjetlosti za posebne optičke uređaje za filtriranje. Ova prilagodljiva optička svojstva uvelike proširuju raspon primjene cijevi od kvarcnog stakla.

Mehanička i električna svojstva
Iako cijevi od kvarcnog stakla imaju visoku tvrdoću i čvrstoću, njihove krhke karakteristike zahtijevaju posebnu pozornost. Ovaj materijal je sklon pucanju kada je izložen udaru ili lokalnom naprezanju, stoga je potrebna posebna pažnja tijekom rukovanja, postavljanja i uporabe. Kroz tehnologiju fine površinske obrade, cijevi od kvarcnog stakla mogu postići izuzetno visoku površinsku obradu kako bi zadovoljile najstrože zahtjeve optičke primjene.

Što se tiče električnih svojstava, cijevi od kvarcnog stakla pokazuju izvrsna izolacijska svojstva. Čak i pri visokim temperaturama, još uvijek može zadržati dobra dielektrična svojstva bez značajnih promjena u vodljivosti. Ovo svojstvo postojane izolacije čini ga idealnim izolacijskim materijalom za visokonaponsku električnu opremu i elektroničke komponente. U isto vrijeme, cijevi od kvarcnog stakla također imaju izvrsnu otpornost na luk i mogu se sigurno koristiti u okruženjima jakog električnog polja.

Karakteristike površine i obrade
Karakteristike površine i obrade cijevi od kvarcnog stakla omogućiti im da zadovolje potrebe raznih preciznih primjena. Njegova prirodna površina ima visok stupanj završne obrade, a nakon preciznog poliranja može postići gotovo savršenu ravnost, ispunjavajući stroge zahtjeve laserskih optičkih komponenti. Površina cijevi od kvarcnog stakla može biti presvučena različitim posebnim premazima, kao što su antirefleksni premazi koji mogu značajno povećati propusnost i vodljivi premazi koji mu mogu dati vodljiva svojstva.

Što se tiče tehnologije obrade, vruća obrada cijevi od kvarcnog stakla zahtijeva izuzetno visoke temperature, a obično se koristi posebna oprema za plamen vodik-kisik za postizanje zavarivanja ili vrućeg oblikovanja; dok hladna obrada zahtijeva dijamantne alate za rezanje i bušenje, te plameno poliranje rubova nakon obrade kako bi se spriječilo širenje mikropukotina i utjecaj na čvrstoću materijala.

2. Proces proizvodnje
Proces proizvodnje cijevi od kvarcnog stakla vrlo je sofisticiran proces koji zahtijeva strogu kontrolu kvalitete kako bi se osiguralo da konačni proizvod ima izvrsne performanse. Trenutačne glavne proizvodne metode uključuju izvlačenje taline i preradu kalupljenjem, a svaki je proces dizajniran za različite zahtjeve proizvoda.

Proces proizvodnje izvlačenja taline
Kao temeljna tehnologija kontinuirane proizvodnje, metoda izvlačenja taline ima vrlo precizan tijek procesa. Na početku proizvodnje odabrane sirovine od kvarcnog pijeska visoke čistoće ubacuju se u posebnu visokotemperaturnu peć. Ova peć koristi posebnu metodu zagrijavanja kako bi proizvela okolinu ultra visoke temperature koja je dovoljna da potpuno otopi kvarc. Tijekom procesa topljenja, sirovine prolaze kroz strogu fazu pročišćavanja, a tragovi nečistoća i mjehurića uklanjaju se isparavanjem na visokoj temperaturi i kemijskim reakcijama.

Otopljena tekućina od kvarcnog stakla ulazi u područje kalupljenja, gdje precizni sustav kalupa oblikuje tekuće staklo u cjevastu strukturu. Dizajn i proizvodnja kalupa zahtijevaju iznimno visoku preciznost, a njegova tolerancija dimenzija kontrolira se unutar vrlo malog raspona.

Tijekom procesa izvlačenja, precizno kontrolirani temperaturni gradijent osigurava da staklena tekućina zadrži najbolju viskoznost i fluidnost tijekom oblikovanja. Istodobno, računalno upravljani sustav vuče rasteže staklenu cijev konstantnom brzinom, a ta brzina mora biti savršeno usklađena s brzinom hlađenja staklene tekućine kako bi se osigurala ujednačenost debljine stijenke cijevi.

Nakon formiranja, cijev od kvarcnog stakla ulazi u proces žarenja, što je ključni korak za osiguranje kvalitete proizvoda. Peć za žarenje ima zonski dizajn kontrole temperature kako bi se staklena cijev polagano hladila prema unaprijed postavljenoj krivulji temperature. Ovaj proces može učinkovito eliminirati zaostalo naprezanje unutar stakla i izbjeći pucanje ili deformaciju proizvoda tijekom naknadne obrade ili upotrebe. Žareni proizvod također treba proći strogu kontrolu kvalitete, uključujući mjerenje dimenzija, analizu naprezanja i testiranje optičkih performansi.

Proces proizvodnje kalupa za obradu
Metoda obradnog kalupljenja uglavnom se koristi u proizvodnji proizvoda od kvarcnog stakla posebnog oblika, a njezine karakteristike procesa više su usmjerene na fleksibilnost i preciznost. U procesu se kao sirovine koriste visokokvalitetni montažni materijali od kvarcnog stakla, koji su strogo pregledani i prethodno obrađeni.

Tijekom obrade operater koristi posebno dizajniranu opremu za termičku obradu za lokalno zagrijavanje kvarcnog stakla. Temperatura zagrijavanja mora biti precizno kontrolirana kako bi se postiglo dovoljno omekšavanje za oblikovanje i izbjeglo pretjerano zagrijavanje koje bi oštetilo svojstva materijala. Iskusni tehničari će procijeniti najbolje vrijeme za obradu promatrajući stanje viskoznog protoka stakla.

Za proizvode složenih oblika, kao što su cijevi s više koljena ili spojnice posebnog oblika, obično su potrebni posebni kalupi za dovršetak oblikovanja. Materijal kalupa mora moći izdržati temperaturu obrade kvarcnog stakla, istovremeno osiguravajući glatkoću površine kalupa. U nekim prilikama visoke preciznosti, računalno potpomognuta CNC strojna oprema također se koristi za postizanje preciznije kontrole oblikovanja.

Proizvodi nakon obrade i oblikovanja također moraju proći fino žarenje. Za razliku od metode izvlačenja taljenjem, proces žarenja ovih proizvoda posebnog oblika često zahtijeva prilagođene temperaturne krivulje kako bi se nosile s potrebama smanjenja naprezanja dijelova različite debljine. Naposljetku, svaki proizvod mora proći strogu inspekciju izgleda, mjerenje dimenzija i testiranje učinkovitosti kako bi se osiguralo da zadovoljava zahtjeve uporabe.

Sustav kontrole kvalitete oba procesa uključuje višestruke veze kao što su inspekcija sirovina, praćenje procesa i kontrola gotovog proizvoda. Moderna proizvodna linija također je opremljena online sustavom nadzora za praćenje ključnih parametara procesa u stvarnom vremenu kako bi se osigurala stabilnost proizvodnog procesa i dosljednost performansi proizvoda.

Kroz ove precizne proizvodne procese, cijevi od kvarcnog stakla mogu zadovoljiti stroge zahtjeve za performanse materijala u vrhunskim područjima kao što su poluvodiči i optika.

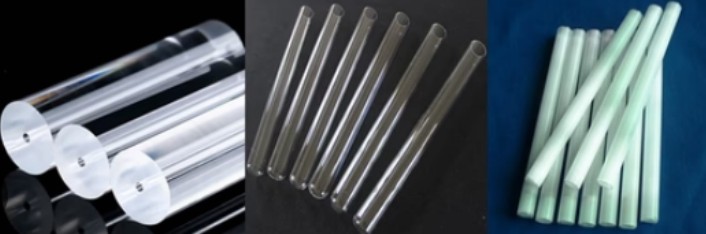

3. Glavna klasifikacija

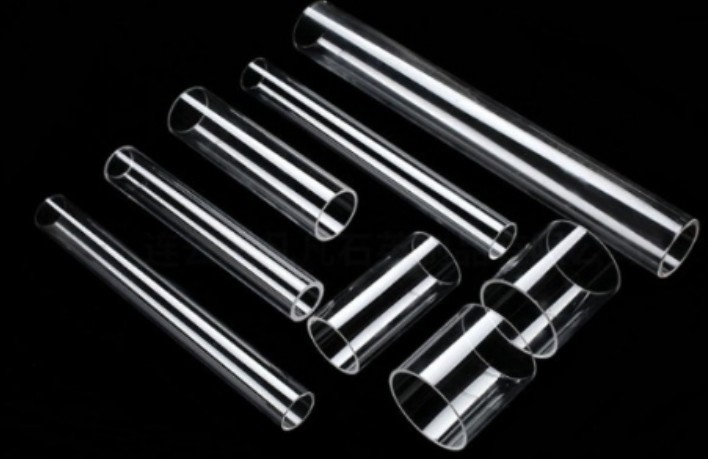

Prozirna kvarcna cijev
Kao najosnovniji tip, izvrsna izvedba transparentnog cijev od kvarcnog stakla dolazi iz strogo kontroliranog procesa proizvodnje. Ova vrsta cijevi koristi kvarcni pijesak ultravisoke čistoće kao sirovinu, a uklanja se posebnim postupkom taljenja kako bi se formirala visoko homogena amorfna struktura. Mikrostruktura mu je gusta i ujednačena, a centara raspršenja svjetlosti gotovo da nema, pa ima izvrsnu optičku propusnost. Može održavati stabilnu propusnost u širokom spektru od dubokog ultraljubičastog do bliskog infracrvenog, što ga čini idealnim materijalom za optičke sustave.

U industriji poluvodiča, prozirne kvarcne cijevi naširoko se koriste kao ključne komponente kao što su cijevi za difuzijske peći i cijevi za epitaksijske reakcije zbog svoje kemijske inertnosti i toplinske stabilnosti. U području rasvjete koristi se za proizvodnju šupljina za emitiranje svjetla posebnih izvora svjetlosti kao što su visokotlačne plinske žarulje i ultraljubičaste germicidne žarulje. Često se koristi kao ključna optička komponenta poput optičkih prozora i ćelija za uzorke u instrumentima za znanstveno istraživanje. Također se često koristi u medicinskoj opremi kao komponenta optičkog prijenosa instrumenata kao što su endoskopi.

Ovalna kvarcna cijev
Poseban izgled opalne kvarcne cijevi dolazi od submikronske mreže mjehurića ravnomjerno raspoređene unutar nje. Ovi mjehurići nastaju preciznim kontroliranjem procesnih parametara tijekom procesa taljenja, a njihova veličina i gustoća raspodjele izravno utječu na optička svojstva cijevi. Struktura mjehurića ne samo da proizvodi učinak mekog raspršivanja svjetlosti, već i značajno smanjuje toplinsku vodljivost materijala, zbog čega ima dobra svojstva toplinske izolacije.

U području infracrvenog grijanja, opalescentne kvarcne cijevi mogu ravnomjerno raspršiti toplinsko zračenje i izbjeći lokalno pregrijavanje. Često se koristi kao zaštitna cijev grijaćeg elementa u opremi za preradu hrane, koja može osigurati učinkovitost grijanja i spriječiti spaljivanje hrane. U posebnim uređajima za rasvjetu koristi se za stvaranje ravnomjernog površinskog izvora svjetlosti bez blještanja. Neki analitički instrumenti također koriste opalescentne kvarcne cijevi kao komore za uzorke kako bi se postigla ujednačena detekcija svjetlosnog puta.

Obojene kvarcne cijevi
Zahtjevi proizvodnog procesa obojenih kvarcnih cijevi su izuzetno visoki, a stabilne učinke bojenja potrebno je postići uz zadržavanje osnovnih svojstava kvarcnog stakla. Proces bojenja obično koristi metodu taljenja na visokoj temperaturi kako bi se specifični metalni oksidi ravnomjerno ugradili u kvarcnu matricu. Različita bojila će proizvesti karakteristične apsorpcijske spektre, kao što kobaltni elementi proizvode plavu, manganovi elementi proizvode ljubičastu itd.

Ove obojene cijevi nisu samo dekorativne, već, što je još važnije, imaju svojstva selektivnog filtriranja. U sustavima pozornice, kvarcne cijevi u boji mogu izravno proizvesti svjetlo određene boje. U optičkim eksperimentalnim uređajima može se koristiti kao filterski element za određene valne duljine. Neka industrijska oprema za detekciju također koristi svoja svojstva filtriranja za spektralnu analizu. Posebno formulirane cijevi u boji također mogu zaštititi štetno zračenje i koriste se u zaštitnim uređajima.

Kvarcne cijevi posebnog oblika
Proizvodnja posebno oblikovanih kvarcnih cijevi u potpunosti pokazuje fleksibilnost tehnologije obrade kvarcnog stakla. U skladu sa zahtjevima primjene, može se izraditi u različite složene geometrijske oblike, uključujući savijanja pod više kutova, trosmjerne cijevi u obliku slova T, redukcijske spojne cijevi itd. Ovi posebni oblici obično zahtijevaju kombinaciju više tehnologija obrade, kao što je vruće savijanje, precizno zavarivanje i strojna obrada.

U poluvodičkoj opremi, kvarcne cijevi posebnog oblika koriste se za izgradnju složenih sustava za isporuku plina. U kemijskoj proizvodnji kvarcne cijevi posebnog oblika mogu zadovoljiti zahtjevne procesne zahtjeve. Eksperimentalni uređaji za znanstvena istraživanja često zahtijevaju prilagođene sustave kvarcnih cijevi. Neka medicinska oprema također koristi kvarcne cijevi posebnog oblika kao ključne funkcionalne komponente.

Niskohidroksilne cijevi
Proizvodnja kvarcnih cijevi s niskim sadržajem hidroksila zahtijeva posebnu kontrolu procesa. Sadržaj hidroksila u materijalu može se značajno smanjiti optimizacijom atmosfere topljenja, korištenjem tehnologije vakuumskog otplinjavanja i korištenjem sirovina visoke čistoće. Naprednije tehnologije također uključuju posebne procese kao što je naknadna obrada plazmom.

U području laserske tehnologije, cijevi s niskim sadržajem hidroksila uvelike smanjuju gubitke infracrvene apsorpcije i temeljne su komponente lasera velike snage. U preciznim optičkim sustavima može smanjiti optičko izobličenje uzrokovano hidroksilnim skupinama. Neki posebni izvori svjetlosti također zahtijevaju cijevi s niskim sadržajem hidroksila kako bi se osigurala spektralna čistoća. U području komunikacija s optičkim vlaknima koristi se kao materijal za predformu za optička vlakna s malim gubicima.

4. Osnovna područja primjene
U području optoelektroničke tehnologije, cijevi od kvarcnog stakla igraju nezamjenjivu ulogu. Kao temeljna komponenta posebnih izvora svjetlosti, naširoko se koristi u proizvodnji visokointenzivnih žarulja s izbojem u plinu, uključujući metalhalogene žarulje, visokotlačne natrijeve žarulje, itd. Ova oprema za rasvjetu može doseći unutarnju temperaturu od tisuća stupnjeva Celzijevih tijekom rada, praćena jakim ultraljubičastim zračenjem.

Cijevi od kvarcnog stakla savršeno su kvalificirane svojom otpornošću na visoke temperature i anti-ultraljubičastim svojstvima. U primjeni ultraljubičaste tehnologije, cijevi od kvarcnog stakla preferirani su materijal za proizvodnju UV lampi za sterilizaciju, ultraljubičastih lampi za polimerizaciju i druge opreme. Njihova izvrsna ultraljubičasta propusnost osigurava učinke sterilizacije i stvrdnjavanja.

Područje komunikacija optičkim vlaknima neodvojivo je od cijevi od kvarcnog stakla. Kao osnovni materijal predforme optičkog vlakna, kvarcna cijev visoke čistoće prolazi kroz složen proces taloženja i izvlačenja da bi na kraju formirala optičko vlakno koje prenosi optičke signale. U laserskoj tehnologiji, posebno obrađene cijevi od kvarcnog stakla koriste se za proizvodnju ključnih komponenti kao što su rezonantna šupljina lasera i izlazni prozor. Njihova izvrsna optička ujednačenost i toplinska stabilnost osiguravaju kvalitetu i stabilnost laserskog izlaza.

Proizvodnja poluvodiča uvelike ovisi o cijevima od kvarcnog stakla. Cijevi od kvarcnog stakla igraju važnu ulogu u mnogim ključnim karikama u proizvodnji čipova. U procesu rasta monokristalnog silicija, kvarcni lončići visoke čistoće i komponente toplinskog polja osiguravaju čisto okruženje za rast kristala. U visokotemperaturnim procesima kao što su difuzija i oksidacija, cijevi od kvarcnog stakla koriste se kao procesne šupljine i cjevovodi za dovod plina kako bi izdržale korozivne plinove i ekstremne temperature.

U opremi za obradu vafla, cijevi od kvarcnog stakla izrađuju se u ključne komponente kao što su nosači pločica i razdjelnici plina različitih oblika. Fotonaponska industrija također koristi veliki broj cijevi od kvarcnog stakla, posebno u ingotima polikristalnog silicija i opremi za rast monokristalnog silicija. Čistoća kvarcnih cijevi izravno utječe na učinkovitost pretvorbe solarnih ćelija. Uz kontinuirani napredak poluvodičkih procesnih čvorova, zahtjevi za čistoću i ravnost cijevi od kvarcnog stakla postaju sve veći i viši.

Kemijska industrija u potpunosti koristi izvrsnu kemijsku stabilnost cijevi od kvarcnog stakla. U procesu obrade korozivnih medija kao što su jake kiseline i jake lužine, reaktori od kvarcnog stakla, izmjenjivači topline i druga oprema pokazuju izvrsnu otpornost na koroziju. U laboratoriju se od kvarcnih staklenih cijevi izrađuju različiti precizni eksperimentalni uređaji, kao što su ćelije za uzorke spektralne analize, visokotemperaturne reakcijske cijevi itd., a njihova kemijska inertnost osigurava točnost eksperimentalnih podataka.

U području analitičkog ispitivanja, kvarcne kivete, optičke prizme i druge komponente osiguravaju točnost spektralnih mjerenja. Znanstveno-istraživačke ustanove često koriste cijevi od kvarcnog stakla za izradu posebnih eksperimentalnih uređaja, kao što su visokotemperaturni prozori za promatranje, komponente vakuumskog sustava itd., kako bi se zadovoljile eksperimentalne potrebe u ekstremnim uvjetima. Primjena cijevi od kvarcnog stakla u ovim područjima uvelike je proširila mogućnosti kemijskih istraživanja i eksperimenata.

U području industrijskog grijanja, cijevi od kvarcnog stakla naširoko se koriste kao cijevi za zračenje i zaštitni omoti za infracrvene grijače. Njegova otpornost na visoke temperature omogućuje stabilan i dugotrajan rad opreme za grijanje u teškim uvjetima. U medicinskoj opremi za sterilizaciju, spremnici za sterilizaciju izrađeni od cijevi od kvarcnog stakla mogu izdržati ponovljenu sterilizaciju parom na visokoj temperaturi i pod visokim pritiskom.

Ključne komponente kao što su prozori za promatranje i zaštitni poklopci senzora zrakoplova i svemirskih letjelica izrađeni su od posebnih cijevi od kvarcnog stakla kako bi se osigurala pouzdanost u ekstremnim okruženjima. Industrija prerade hrane koristi sigurnosna i netoksična svojstva cijevi od kvarcnog stakla kako bi ih primijenila na uređaje za grijanje koji dolaze u izravan dodir s hranom, poput grijaćih cijevi za opremu za pečenje.
