Koristi li se kvarc u topljenju?

Koristi li se kvarc u topljenju: izravan odgovor

Da, kvarc se izravno koristi u procesima taljenja i visokotemperaturnog taljenja, ponajviše u obliku kvarcni lončić , posuda izrađena od taljenog silicija koja sadrži rastaljeni silicij tijekom rasta kristala u poluvodičkoj i fotonaponskoj industriji. Kvarcni lončić je glavni proizvod napravljen od kvarcnog pijeska visoke čistoće za fotonaponska i poluvodička polja, a uglavnom se koristi za podršku kontinuiranoj kristalizaciji u uvjetima visoke temperature. Funkcionira kao potrošni kvarcni uređaj koji se koristi za držanje sirovog polisilicija dok se zagrijava iznad točke taljenja i uvlači u pojedinačni kristalni ingot. Materijal je odabran zato što obični vatrostalni materijali ili metali ne mogu održati kemijsku čistoću potrebnu za elektronski i solarni silicij, dok kvarcno staklo može. Od ove točke nadalje, ovaj članak objašnjava zašto kvarc tako učinkovito obavlja ovu ulogu, kako se kvarcni lončići poluvodičke i fotonaponske kvalitete razlikuju, kako su interno strukturirani i kako kupci mogu odabrati pravi proizvod od kvarcnog stakla za vlastitu liniju za taljenje ili toplinsku obradu.

Kvarcni lončić ima svojstva čistoće, homogenosti i otpornosti na visoke temperature. Iz perspektive fizičkog toplinskog ponašanja, točka deformacije tipičnog kvarcnog lončića je oko 1100 Celzijevih stupnjeva , točka omekšavanja je oko 1730 stupnjeva Celzijusa , a maksimalna temperatura za kontinuiranu upotrebu je oko 1100 Celzijevih stupnjeva , koji može doseći približno 1450 stupnjeva Celzijevih za kratko vrijeme. Ova visoka čistoća u kombinaciji s dugotrajnom otpornošću na visoke temperature pruža temelj za pouzdano izvlačenje monokristala od silicijske šipke i dosljednu kvalitetu monokristala, čineći kvarcni lončić jednim od ključnih pomoćnih materijala u sustavu izvlačenja monokristala. Kvarcni lonci općenito se dijele u dvije kategorije prema njihovoj primjeni: kvarcni lonci za poluvodiče (elektronički) i kvarcni lonci za fotonaponske (solarne) od kojih je svaki proizveden u skladu s različitom čistoćom i strukturnim specifikacijama.

Zašto kvarcno staklo podnosi toplinske zahtjeve taljenja

Kvarcno staklo, koje se također naziva i topljeni kvarc ili topljeni silicij, proizvodi se taljenjem iznimno čistog silicijevog dioksida na temperaturama višim od 1700 stupnjeva Celzijusa i zatim njegovim hlađenjem u nekristalnu, amorfnu krutinu. Ova amorfna struktura daje kvarcnom staklu vrlo nizak koeficijent toplinske ekspanzije, što znači da materijal ne puca lako kada se opetovano zagrijava i hladi, što je svojstvo koje je bitno tijekom ciklusa taljenja koji se koriste u pećima za izvlačenje kristala. Za razliku od običnog natrijevog stakla, proizvodi od kvarcne staklene cijevi i šipke od kvarcnog stakla visoke čistoće mogu tolerirati brze promjene temperature bez pucanja, zbog čega se prozori od kvarcnog stakla i ploče od kvarcnog stakla naširoko koriste kao otvori za promatranje i strukturni elementi u opremi za visokotemperaturne peći.

Kemijska čistoća je drugi razlog zbog kojeg se kvarc dobro ponaša u okruženju za taljenje. Svaka metalna nečistoća koja migrira sa stijenke lončića u rastaljeni silicij može promijeniti električna svojstva dobivenog kristala, što je neprihvatljivo u proizvodnji poluvodiča. Kvarcna staklena cijev visoke čistoće, kvarcne kristalne šipke i kvarcna staklena šipka rafinirani su kako bi se minimalizirali elementi u tragovima kao što su željezo, aluminij i alkalni metali, održavajući taljevinu kemijski stabilnom tijekom procesa izvlačenja. Grafikon u nastavku predstavlja opću usporedbu ključnih radnih karakteristika između taljenog kvarca i dva druga tradicionalna vatrostalna materijala o kojima se često raspravlja u literaturi o dizajnu peći, ilustrirajući zašto je taljeni kvarc i dalje poželjan materijal za oblaganje silicijevih talina.

Ova horizontalna usporedba pokazuje da staklo od topljenog kvarca zauzima posebno visoko mjesto u pogledu kemijske čistoće i otpornosti na toplinske udare, dva atributa najkritičnija za zadržavanje rastaljenog silicija bez njegovog onečišćenja. Ocjena dimenzionalne stabilnosti odražava vrlo nizak koeficijent toplinske ekspanzije opisan ranije, koji održava oblik lončića dosljednim čak i dok peć kruži kroz ekstremnu toplinu. Optička prozirnost je uključena jer omogućuje operaterima vizualni nadzor razine taline i sučelja rasta kristala bez otvaranja peći, što je praktična prednost prozora od kvarcnog stakla i komponenti za promatranje ploča od kvarcnog stakla. Mehanička tvrdoća ocijenjena je umjerenije, budući da je kvarcno staklo snažno na kompresiju, ali može biti krhko pod iznenadnim mehaničkim udarom, zbog čega su protokoli pažljivog rukovanja važni tijekom postavljanja i uklanjanja laboratorijske jedinice kvarcnog lončića ili laboratorijske jedinice silika lončića. Općenito, grafikon ilustrira da je kombinacija čistoće, toplinske otpornosti i stabilnosti, a ne sirove tvrdoće, ono što čini topljeni kvarc standardnim izborom za posude za taljenje silicija.

Kvaliteta poluvodiča naspram kvarcnog lončića kvalitete fotonapona

Kvarcni lonci se obično dijele na poluvodičke (također poznate kao elektroničke) i fotonaponske (također poznate kao solarne), a razlika se temelji na razini čistoće koju zahtijeva daljnja primjena. Poluvodički lončići podržavaju rast ingota monokristalnog silicija koji će se na kraju izrezati u pločice za integrirane krugove, gdje čak i nečistoće na razini dijelova na milijardu mogu utjecati na performanse uređaja, tako da se ovi lončići proizvode uz najstrožu kontrolu čistoće i najstrožu specifikaciju unutarnjeg sloja. Fotonaponski lonci podržavaju silikonske ingote namijenjene solarnim ćelijama, gdje je tolerancija čistoće nešto šira jer je izvedba solarnih ćelija manje osjetljiva na nečistoće u tragovima od performansi logike i memorijskog čipa, što omogućuje različitu ravnotežu između troškovne učinkovitosti lonca i specifikacije.

Ovaj radarski dijagram uspoređuje poluvodički kvarcni lonac i fotonaponski kvalitet prema šest kvalitativnih atributa koji su najvažniji kupcima koji nabavljaju kvarcni lonac za laboratorijsku upotrebu ili upotrebu u proizvodnim pećima. Profil stupnja poluvodiča proteže se dalje prema van u pogledu čistoće, kontrole mjehurića i jednolikosti stijenke, odražavajući strožu proizvodnu toleranciju potrebnu za sirovinu za izradu pločica. Profil fotonaponske kvalitete još uvijek pokriva široko područje grafikona, što ukazuje na to da ostaje proizvod visokih performansi, ali s uravnoteženijom raspodjelom transparentnosti i toplinske stabilnosti umjesto da svaki atribut gura do maksimuma. Otpornost na devitrifikaciju, što znači otpornost na neželjenu kristalizaciju staklene površine tijekom dugotrajnog izlaganja toplini, blisko se podudara između dva razreda jer su oba izrađena od fuzijskog silicijevog dioksida sa sličnom osnovnom toplinskom kemijom. Kupci koji ocjenjuju laboratorijski uzorak kvarcnog lončića ili punu proizvodnu seriju mogu koristiti ovu vrstu okvira za usporedbu kako bi odlučili koji stupanj odgovara njihovoj specifičnoj duljini ciklusa taljenja i ciljnoj čistoći proizvoda.

Struktura kvarcnog lončića: izometrijski prikaz

Proizvodni kvarcni lončić nije jedan jedinstveni sloj stakla. Obično se sastoji od vanjskog neprozirnog sloja koji pruža strukturnu potporu i raspodjelu topline, prozirnog ili poluprozirnog unutarnjeg sloja koji dolazi u izravan kontakt s rastaljenim silicijem, au mnogim izvedbama sloj mjehurića koji se nalazi između njih koji pomaže u upravljanju toplinskim stresom i ispuštanjem plinova tijekom ciklusa taljenja. Donji dijagram predstavlja izometrijski, označeni pogled na ovu slojevitu strukturu, što je korisno za razumijevanje zašto se neprozirni lončić od taljenog silicijevog dioksida i prozirni kvarcni lončić često odnose na različite zone iste ukupne obitelji proizvoda, a ne na potpuno zasebne linije proizvoda.

Vanjski neprozirni sloj vidljiv na dijagramu sastoji se od finih, tijesno zbijenih čestica silicijevog dioksida koje ravnomjerno raspršuju toplinu oko stijenke lončića i osiguravaju mehaničku krutost potrebnu za držanje težine silikonskog punjenja tijekom dugog ciklusa izvlačenja. Odmah ispod njega nalazi se prijelazni sloj s mjehurićima, koji sadrži kontroliranu raspodjelu mikroskopskih plinskih džepova koji pomažu u apsorbiranju naprezanja toplinskog širenja i smanjuju rizik od pucanja dok se lončić zagrijava od temperature okoline do radnog raspona. Najdublji prozirni sloj proizveden je od silicija najveće čistoće i s najmanje mjehurića, jer je to površina koja izravno dodiruje rastaljeni silicij i stoga ima najveći utjecaj na kontrolu kontaminacije. Profil ruba i stijenke prikazan u podnožju dijagrama projektiran je prema specifičnom gradijentu debljine, deblji u blizini baze kako bi izdržao težinu taline i postupno se sužava prema rubu, što pomaže lončiću da održi stabilnost dimenzija tijekom toplinskog ciklusa. Razumijevanje ove slojevite konstrukcije pomaže timovima za nabavu da procijene zadovoljava li isporučeni uzorak kvarcnog lončića, bilo da je opisan kao neprozirni lončić od taljenog silicija ili prozirni kvarcni lončić, unutarnju kvalitetu koja se očekuje za određenu peć i postupak izvlačenja.

Proces proizvodnje i kontrola kvalitete

Proizvodnja kvarcnog lončića počinje nabavom kvarcnog pijeska visoke čistoće, koji se prosijava i kemijski tretira kako bi se uklonile metalne nečistoće prije nego što se unese u rotacionu peć za kalupljenje. Unutar peći, pijesak se stapa na iznimno visokoj temperaturi dok se kalup rotira, dopuštajući centrifugalnoj sili da ravnomjerno rasporedi otopljeni silicij i izgradi slojevitu strukturu stijenke opisanu u prethodnom odjeljku. Nakon početne faze oblikovanja, lončić prolazi kroz niz završnih koraka, uključujući obrezivanje rubova, pregled površine i provjeru dimenzija, prije nego što se podvrgne završnim provjerama kvalitete koje procjenjuju raspodjelu mjehurića, ujednačenost debljine stijenke i optičku jasnoću u unutarnjem sloju. Budući da kontaminacija u bilo kojoj fazi može ugroziti cijelu seriju, proizvodni pogoni posvećeni proizvodnji kvarcnog stakla, uključujući kvarcne lončiće, cijevi od kvarcnog stakla i linije kvarcnih staklenih šipki, održavaju kontrolirano čiste okoline koje su odvojene od opće industrijske prašine i čestica u zraku.

Ovaj stupčasti dijagram ilustrira relativno vremensko ponderiranje svake glavne proizvodne faze u tipičnoj proizvodnoj liniji kvarcnog lončića, temeljeno na općim opisima procesa koji su uobičajeni u literaturi o proizvodnji taljenog silicijevog dioksida, a ne na bilo kojem pojedinačnom fiksnom rasporedu. Rotacijski stupanj stapanja zauzima najveći dio vremena obrade jer se u njemu formira slojevita struktura stijenke i gdje kontrola temperature mora biti najpreciznija kako bi se izbjegla nejednaka debljina stijenke. Priprema sirovina također je relativno vremenski intenzivna, budući da se prosijavanje i pročišćavanje kvarcnog pijeska do potrebne razine čistoće ne može žuriti bez opasnosti od kontaminacije kasnije u procesu. Hlađenje također zahtijeva pažljivo kontrolirani raspored, jer prebrzo hlađenje velikog dijela od taljenog silicijevog dioksida može dovesti do unutarnjeg naprezanja koje kasnije dovodi do pucanja tijekom rada peći. Podrezivanje i inspekcija zauzimaju relativno kraće prozore u ukupnom vremenskom okviru, ali ostaju ključna vrata kvalitete koja određuju zadovoljava li gotov kvarcni lončić ili srodni instrument od kvarcnog stakla dimenzionalne i optičke standarde koje zahtijevaju kupci poluvodiča i fotonapona.

Izvan taljenja silicija: šira obitelj proizvoda od kvarcnog stakla

Dok je kvarcni lončić središnji za taljenje silicija, isti osnovni materijal podržava široku obitelj posebnih proizvoda od optičkog stakla koji se koriste u laboratorijskim, industrijskim, pa čak i wellness aplikacijama. Kvarcna staklena cijev visoke čistoće i štapići od kvarcnog stakla koriste se za izradu laboratorijskih aparata kao što su laboratorijski set kvarcnog lončića, sklopovi staklenih cijevi i prilagođene kvarcne šipke za istraživačka okruženja gdje su potrebni kemijska inertnost i otpornost na toplinu. Kvarcna staklena ploča i komponente prozora od kvarcnog stakla, zajedno s UV kvarcnom pločom i UV okruglom kvarcnom pločom s rupama, koriste se tamo gdje je potreban prijenos ultraljubičastog zračenja ili pristup gledanju visoke temperature, budući da obično staklo ne propušta ultraljubičaste valne duljine tako učinkovito kao topljeni kvarc. Šipke od taljenog kvarca i kristalne kvarcne šipke također se oblikuju u halogene grijače i komponente infracrvenih grijaćih cijevi, uključujući kvarcne grijače, kvarcne grijače od karbonskih vlakana i infracrvene grijaće proizvode od kvarcnih karbonskih vlakana, koji se oslanjaju na istu čistoću i otpornost na toplinske udare koji čine kvarc pogodnim za taljenje silicija.

Zanimljivo proširenje tehnologije kvarcnog stakla je njegova upotreba u instrumentima za liječenje zvuka. Budući da se topljeni kvarc može oblikovati u preciznu, ujednačenu debljinu stijenke i proizvodi jasnu, stalnu rezonanciju kada vibrira, koristi se za proizvodnju pjevajuće zdjele, kristalnih alkemijskih zdjela, kristalnog pjevajućeg trokuta, kristalne harfe, kvarcne kristalne vilice za ugađanje i kristalnog pjevajućeg svetog grala. Ovi se instrumenti oslanjaju na iste tehnike rotacijskog stapanja i precizne kontrole stijenki koje se koriste u proizvodnji lonaca, samo se primjenjuju u drugu akustičnu svrhu, a ne u toplinsku. Ostali popratni laboratorijski predmeti izrađeni od istog osnovnog materijala od topljenog silicijevog dioksida uključuju kivetu od UV topljenog kvarca, pravokutnu kvarcnu kivetu, komponente čamca od topljenog kvarcnog stakla visoke čistoće i laboratorijsko stakleno posuđe opće namjene kao što je trokutasta tikvica, lijevak trokutastog oblika i mjerna posuda s visokim sadržajem borosilikata, a svi oni imaju koristi od kemijske stabilnosti topljenog kvarca i visoke dionica borosilikatnog stakla.

Ovaj okrugli grafikon predstavlja opći kvalitativni prikaz raspodjele topljenog kvarcnog stakla u glavnim segmentima primjene, na temelju tipičnih industrijskih kategorija proizvoda, a ne na specifičnom statističkom istraživanju. Segment lončića i poluvodiča zajedno s laboratorijskim staklenim posuđem čini najveći dio grafikona, odražavajući činjenicu da toplinska obrada i analitička kemija ostaju najutvrđenije upotrebe za fuzionirani silicij visoke čistoće. Primjene grijanja i infracrvenih cijevi zauzimaju značajan srednji segment, budući da komponente infracrvenih grijaćih cijevi i halogenih grijača od kvarcnih ugljičnih vlakana stalno rastu jer industrijska i potrošačka oprema za grijanje sve više favorizira infracrvene elemente s brzim odzivom. Primjene optičkih i UV prozora, uključujući UV kvarcne ploče i proizvode za prozore od kvarcnog stakla, čine manji, ali stabilan segment povezan sa specijaliziranim instrumentima i opremom za sterilizaciju koja ovisi o ultraljubičastom prijenosu. Segment instrumenata za iscjeljivanje zvuka je najmanji u usporedbi, ali ipak predstavlja prepoznatljivu nišu u kojoj su akustična svojstva topljenog kvarca, a ne njegova toplinska ili optička svojstva, primarni pokretač vrijednosti, pokazujući kako jedan osnovni materijal može podržati vrlo različite industrije krajnje upotrebe.

Odabir pravog kvarcnog lončića ili komponente od kvarcnog stakla

Odabir između poluvodičkog i fotonaponskog kvarcnog lončića, ili između različitih specifikacija cijevi od kvarcnog stakla i štapića od kvarcnog stakla, trebao bi započeti s jasnom definicijom raspona radne temperature i tolerancije čistoće proizvoda koji slijedi. Kupci također trebaju uzeti u obzir debljinu stijenke lončića i strukturu sloja, budući da deblji vanjski neprozirni sloj općenito podržava dulje cikluse izvlačenja pojedinačnih kristala, dok tanji, ujednačeniji unutarnji prozirni sloj podržava manji rizik od kontaminacije. Sljedeći popis sažima praktične kriterije odabira koje timovi za nabavu i inženjering obično pregledavaju prije dovršetka narudžbe kvarcnog lončića ili povezane komponente od topljenog kvarca.

• Potvrdite maksimalnu kontinuiranu radnu temperaturu i kratkotrajnu vršnu temperaturu koju lončić ili cijev moraju izdržati tijekom planiranog ciklusa taljenja ili zagrijavanja.
• Uskladite stupanj čistoće s osjetljivošću nizvodnog proizvoda, odabirom stupnja poluvodiča za sirovinu za proizvodnju pločica i stupnja fotonapona za proizvodnju solarnih ingota.
• Pregledajte specifikaciju raspodjele mjehurića i jednolikosti stijenke, posebno za unutarnji kontaktni sloj koji izravno dodiruje rastaljeni materijal.
• Provjerite tolerancije dimenzija prema specifičnoj peći ili opremi za povlačenje u koju će se ugraditi lončić, cijev od kvarcnog stakla ili šipka od kvarcnog stakla.
• Zatražite upute za rukovanje i skladištenje kako biste smanjili rizik od termičkog udara ili mehaničkog oštećenja prije nego što komponenta počne raditi.

Ovo područje i linijski grafikon ilustriraju opći uzlazni obrazac usvajanja komponenata od fuzijskog kvarca na proizvodnim linijama peći tijekom višegodišnjeg razdoblja, u skladu sa širim širenjem proizvodnje monokristalnog silicija prijavljenim u fotonaponskom i poluvodičkom lancu opskrbe posljednjih godina. Stalni porast s lijeva na desno odražava povećanje kapaciteta peći u cijeloj industriji, od kojih svaki zahtijeva vlastiti set kvarcnih lonaca, cijevi od kvarcnog stakla i potpornih komponenti od taljenog silicijevog dioksida. Osjenčano područje ispod crte naglašava kumulativnu prirodu ove potražnje, budući da su lončići i povezane komponente potrošni materijali koji se moraju redovito mijenjati, a ne jednom instalirati, za razliku od same opreme peći. Ovaj obrazac naglašava zašto je konzistentna, kvalitetno kontrolirana opskrba kvarcnim loncima i proizvodima od kvarcnih staklenih šipki važna za proizvođače koji rade na kontinuiranim ili gotovo kontinuiranim linijama za rast kristala. Kupci koji procjenjuju dugoročne odnose opskrbe često traže dobavljače koji mogu pokazati stabilan proizvodni kapacitet koji drži korak s ovom vrstom održive višegodišnje krivulje rasta.

O Yancheng Mingyang Quartz Products Co., Ltd.

Yancheng Mingyang Quartz Products Co., Ltd je tvrtka specijalizirana za proizvodnju proizvoda od kvarca i posebnog stakla. Yancheng Mingyang Quartz Products Co., Ltd. je proizvodni pogon tvrtke Jinzhou Mingde Quartz Glass Co., Ltd. u Jiangsuu. Od svog osnutka tvrtka se brzo razvijala, uvodeći naprednu tehnologiju i proizvodnu opremu u zemlji i inozemstvu, te kontinuirano poboljšavajući kvalitetu proizvoda. Oslanjajući se na vlastite prednosti, tvrtka je razvila niz proizvoda prikladnih za tržište koji zadovoljavaju potrebe različitih kupaca, te je riješila mnoge hitne proizvodne izazove za svoje kupce u lancu opskrbe kvarcnim i specijalnim staklom.

Asortiman proizvoda tvrtke uključuje kvarcne staklene cijevi, kvarcne staklene cijevi s dvostrukim rupama, kvarcne staklene šipke, kvarcne ploče, prozore od safira, staklene prozore s kalcijevim fluoridom, infracrvene i ultraljubičaste premaze, prozorske ploče od aluminosilikatnog stakla otporne na visoki tlak, instrumente od kvarcnog stakla, instrumente od borosilikatnog stakla, kvarcne lončiće, kvarcno pozlaćene cijevi, kvarcni grijači, kvarcne infracrvene grijaće cijevi, daleko infracrveni grijači usmjerenog zračenja, ultraljubičaste germicidne lampe i druge posebne vrste proizvoda od kvarcnog stakla. Ovaj široki opseg proizvodnje omogućuje tvrtki da podrži kupce koji trebaju opskrbu standardnim kvarcnim lončićima i cijevima od kvarcnog stakla, kao i specijaliziranijim artiklima kao što su safirni prozor i komponente infracrvenih cijevi za grijanje unutar odnosa s jednim dobavljačem.

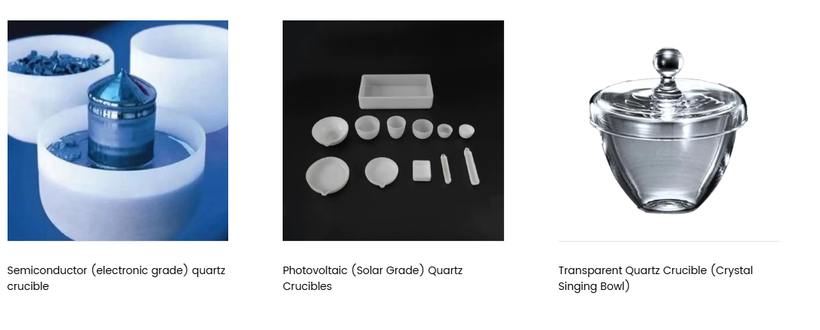

Gore prikazani primjeri proizvoda ilustriraju raspon unutar obitelji kvarcnih lonaca, od poluvodičkog kvarcnog lončića (elektroničke kvalitete) s njegovom karakterističnom slojevitom strukturom stijenki, do niza fotonaponskih (solarnih) kvarcnih lonaca u različitim veličinama za različite kapacitete peći, do prozirnog kvarcnog lončića čiji se jasan oblik tankih stijenki također cijeni kao kristal koji pjeva zdjela u aplikacijama za iscjeljivanje zvukom. Ovaj vizualni raspon naglašava kako se isti materijal od fuzijskog silicijevog dioksida i stručnost u proizvodnji pretvaraju u proizvode za vrlo različite industrije krajnje upotrebe, od taljenja kristala silicija do laboratorijskog staklenog posuđa do akustičnih instrumenata, a sve proizvedeno s istom temeljnom pažnjom na čistoću i strukturnu preciznost.
