Kako odabrati ispravnu veličinu kvarcne cijevi za svoj projekt?

Odabir ispravnog cijev od kvarcnog stakla veličina zahtijeva usklađivanje četiri parametra s vašom primjenom: vanjski promjer (OD), debljina stijenke, duljina i stupanj materijala. Uzmi sve četiri kako treba i tvoje kvarcna cijevna peć , UV lampa, poluvodički difuzijski sustav ili infracrveni grijač radit će pouzdano prema specifikaciji. Promašite jedan - osobito debljinu stjenke na sustavu pod tlakom ili vakuumu - i cijev može puknuti, kolabirati ili otkazati toplinski. Ovaj vodič pruža strukturirani okvir odabira za inženjere, voditelje nabave i labiliatorijske tehničare koji traže izvore taljeni kvarc or cijev od taljenog silikata proizvodi za industrijske i znanstvene primjene.

Proces odabira slijedi pet koraka: (1) definirajte toplinsko i kemijsko okruženje, (2) odredite potrebni OD i provrt, (3) izračunajte minimalnu debljinu stijenke za rad pod tlakom ili vakuumom, (4) odaberite ispravan kvarcne cijevi stupnja (proziran, s niskim sadržajem OH, mliječni ili u boji) i (5) potvrdite dostupnost i vrijeme isporuke sa svojim dobavljač cijevi od kvarcnog stakla . Svaki je korak detaljno opisan u nastavku s referentnim podacima i radnim primjerima.

Paleta proizvoda za cijevi od kvarcnog stakla: šest stiardnih oblika

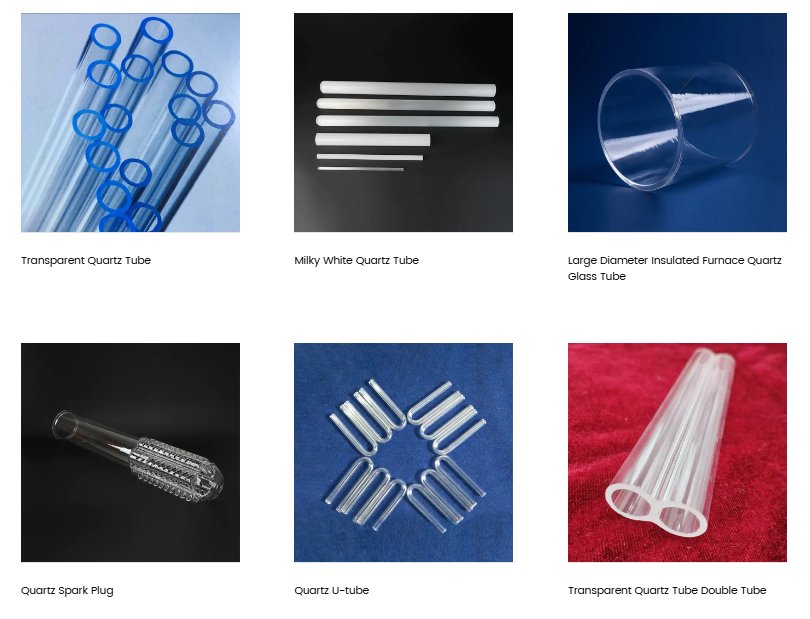

Slika ispod prikazuje šest reprezentativnih oblika proizvoda tvrtke Yancheng Mingyang cijev od kvarcnog stakla domet. Svaki oblik odgovara različitim zahtjevima primjene, od stiardnih prozirnih cijevi do složenih geometrija dvostrukih provrta i U-cijevi.

Iz prikazanog asortimana proizvoda: Prozirna kvarcna cijev (gore lijevo, s plavim vrhom) — stiardno prozirno cijev od taljenog silikata sa sadržajem SiO2 većim od 99,9% i optičkom propusnošću iznad 93%, koristi se u UV svjetiljkama, poluvodičkim pećima i optičkim instrumentima. Mliječno bijela kvarcna cijev (gore u sredini) — prozirna (neprozirna) cijev proizvedena kontroliranim stvaranjem mjehurića tijekom fuzije, optimizirana za primjene infracrvenog grijanja gdje je potrebna difuzna distribucija zračenja. Kvarcna staklena cijev za peć velikog promjera (gore desno) — široki otvor visokotemperaturna kvarcna cijev za aplikacije difuzijske peći i CVD reaktora do 1200°C kontinuiranog rada. Kvarcna svjećica (dolje lijevo) — precizno strojno obrađena kvarcna komponenta koja pokazuje sposobnost sekundarne obrade postrojenja Mingyang. Kvarcna U-cijev (donji centar) — savijen kvarcna cijev za aplikacije izmjenjivača topline i sustava recirkulacije tekućine. Prozirna kvarcna cijev Double Tube (dolje desno) — koaksijalni dvostruki provrt staklena cijev za primjene koje zahtijevaju dva neovisna kanala za tekućinu ili plin u jednom tijelu, kao što su sklopovi lampi za UV sterilizaciju i specijalni kemijski reaktori.

Korak 1: Definirajte toplinsko i kemijsko okruženje

Prije određivanja bilo koje dimenzije, definirajte radnu okolinu. Kvarcno staklo se ponaša drugačije od borosilikatnog stakla ( visoki borosilikat staklo omekšava na približno 820°C; taljeni kvarc omekšava na 1665°C), pa je prvo pitanje zahtijeva li primjena zapravo kvarc ili je dovoljno borosilikatno staklo — koje se koristi u mjernim posudama s visokim sadržajem borosilikata, trokutastim tikvicama i trokutastim lijevcima u kemijskim laboratorijima. Ako trajna radna temperatura prelazi 500°C ili se očekuje toplinski šok (brzi ciklusi grijanja/hlađenja), kvarc je pravi izbor.

Kemijska kompatibilnost je drugi čimbenik okoliša. Cijev od kvarcnog stakla otporan je na gotovo sve kiseline (osim solne, sumporne, dušične, fluorovodične) i većinu organskih otapala, što ga čini stiardnim izborom za isporuku korozivnog medija u cjevovodima kemijske industrije. U medicinskom i laboratorijskom kontekstu, njegova biokompatibilnost čini ga prikladnim za opremu za sterilizaciju i analitičke instrumente. Primjene koje uključuju fluorovodičnu kiselinu ili vruću fosfornu kiselinu zahtijevaju alternativne materijale kao što su cijevi obložene PTFE-om.

Korak 2: Odredite vanjski promjer i provrt za svoju primjenu

Vanjski promjer (OD) pokreće spoj, prirubnica ili otvor za peć u koji mora stati. Provrt (unutarnji promjer, ID) pokreće brzina protoka tekućine ili plina ili komponenta koja mora proći kroz cijev (kao što je grijaći element ili predforma optičkog vlakna). Vodoravna trakasta dijagrama u nastavku prikazuje najčešće raspone OD za svaku glavnu kategoriju primjene kvarcne cijevi .

Grafikon otkriva da primjene poluvodičkih cijevi za peći zahtijevaju najširi raspon OD — od 50 mm do 200 mm — vođen potrebom da se u provrt cijevi peći smjeste serije silikonskih pločica od 150 mm, 200 mm i 300 mm. Ovo je najveći i najzahtjevniji segment za visokotemperaturna kvarcna cijev proizvode i obično zahtijeva izolirane cijevi od kvarcnog stakla velikog promjera kao što je prikazano na gornjoj slici proizvoda. UV germicidne lampe i halogene infracrvene grijaće cijevi zauzimaju kraj uskog promjera (8–25 mm odnosno 10–20 mm), gdje su uska tolerancija OD i izvrsna UV propusnost primarni kriteriji odabira, a ne nosivost strukture. Potporne cijevi za laboratorijske i predforme optičkih vlakana obuhvaćaju umjereni raspon (4–30 mm) i često zahtijevaju najstrože tolerancije dimenzija — obično tolerancija OD od ±0,1 mm za precizne optičke primjene. Cjevovodi za kemijske reaktore obuhvaćaju najširi praktični raspon u svakodnevnoj nabavi, od 15 mm do preko 100 mm, ovisno o brzini protoka i veličini reaktora. Za prilagođene kvarcne cijevi zahtjevima izvan stiardnih raspona, Yancheng Mingyang nudi crtanje i obradu prema specifikaciji s potvrđenom kontrolom dimenzija.

Korak 3: Izračunajte minimalnu debljinu stijenke za rad pod tlakom i vakuumom

Debljina stijenke je sigurnosno najkritičnija dimenzija kvarcna cijev izbor. Nedovoljna debljina stijenke dovodi do pucanja cijevi pod unutarnjim tlakom ili kolapsa pod vanjskim vakuumom. Sljedeća formula (iz ASME B31.3 cijevi kemijskog postrojenja, prilagođena za staklene materijale) daje konzervativnu prvu procjenu:

t_min = (P x OD) / (2 x S P)

Gdje je P = unutarnji nadtlak (MPa), OD = vanjski promjer (mm), S = dopušteno naprezanje za topljeni kvarc (približno 7 MPa za trajno opterećenje na sobnoj temperaturi; smanjiti za 50% iznad 800°C). Za kvarc se preporučuje faktor sigurnosti od najmanje 4x zbog njegovog načina krhkog loma.

• Primjer 1 (omotnica UV lampe): OD = 20 mm, unutarnji tlak približno atmosferski (0 mjerač). Minimalni zid: 1,0–1,5 mm je stiard. Primarni pokretač je robusnost mehaničkog rukovanja, a ne pritisak.
• Primjer 2 (kemijski reaktor pod tlakom, 0,3 MPa): OD = 50 mm, P = 0,3 MPa, S = 7 MPa. t_min = (0,3 x 50) / (2 x 7 0,3) = 15/14,3 = 1,05 mm. Nanesite 4x faktor sigurnosti: minimalni zid = 4,2 mm. Navedite zid od 5 mm za stiardnu ​​dostupnost.
• Primjer 3 (poluvodička difuzijska peć, vakuum do 0,01 Pa): Upravlja tlak kolapsa. Za 100 mm OD cijevi, minimalni zid za vakuumsku uslugu je obično 3-4 mm što je potvrđeno analizom konačnih elemenata. Posavjetujte se sa svojim dobavljač cijevi od kvarcnog stakla za potvrdu debljine stjenke prema vakuumu.

Za kvarcna cijevna peć primjene pri atmosferskom tlaku, debljina stijenke prvenstveno je određena upravljanjem toplinskim gradijentom: tanje stijenke brže uspostavljaju temperaturnu ravnotežu (niže toplinsko naprezanje), ali imaju manju mehaničku čvrstoću. Za standardne atmosferske pećne cijevi, tipična je debljina stijenke od 2–3 mm za OD 50–100 mm.

Korak 4: Odaberite ispravnu ocjenu kvarca za svoju primjenu

Ne sve cijev od kvarcnog stakla ocjene su zamjenjive. Stupanj određuje sadržaj hidroksila (OH), spektar prijenosa, gustoću mjehurića i završnu obradu površine — svaki od njih utječe na performanse u određenim primjenama. Radarski grafikon u nastavku uspoređuje četiri glavne ocjene kroz šest kriterija odabira.

Radarska karta ističe kompromise između tri najčešće nabavljane vrste kvarcnih cijevi. Prozirni visoko-OH kvarc (prikazano na slici proizvoda kao cijevi s plavim vrhom) ističe se u UV prijenosu i optičkoj jasnoći — što ga čini standardnim izborom za UV kvarcna cijev primjene kao što su germicidne lampe, UV LED pakiranja, UV spojene kvarcne kivete i UV kvarcna ploča komponente. Međutim, njegov relativno visok sadržaj hidroksila (obično 150-300 ppm OH) čini ga neprikladnim za visokotlačne živine žarulje ili metal-halogene HID izvore, gdje apsorpcija OH na 2,72 mikrona uzrokuje prerano tamnjenje lampe. Cijev od fuzijskog silicijevog dioksida s niskim sadržajem OH sa sadržajem OH ispod 10 ppm — i ispod 5 ppm koji se može postići kroz vakuumsku dehidroksilaciju — ima najviše rezultate na osi s niskim sadržajem OH i ispravan je izbor za omotače HID žarulja, cijevi halogenih žarulja i primjene grijača s daleko infracrvenim kvarcnim cijevima gdje cijev mora učinkovito prenositi IR zračenje tijekom svog punog vijeka trajanja. Mliječna (neprozirna) kvarcna cijev u potpunosti žrtvuje UV i vidljivi prijenos u zamjenu za superiorno difuzno IR zračenje, što ga čini preferiranim razredom za infracrvene daleko infracrvene kvarcne grijače i sklopove kvarcnih grijača od ugljičnih vlakana gdje je potrebna ravnomjerna raspodjela topline po površini cijevi. I vrste s niskim udjelom OH i mliječne imaju istu izvrsnu toplinsku i kemijsku otpornost kao prozirni kvarc. Za primjene koje zahtijevaju da sadržaj SiO2 bude potvrđen iznad 99,9% — kao što su poluvodičke CVD cijevi, kvarcni lončić aplikacije, odn taljeni kvarc rods koriste se kao nosači laboratorijskih kvarcnih lonaca — od dobavljača treba zatražiti dokumentaciju potvrde o analizi (CoA).

Korak 5: Tolerancija duljine, standardi dimenzija i prilagođene specifikacije

Standardne cijevi od kvarcnog stakla isporučuju se u duljinama od 1000 mm, 1500 mm i 2000 mm. Standardne su duljine rezova s ​​tolerancijom od ±1 mm; strože tolerancije (±0,5 mm ili bolje) dostupne su za precizne optičke i poluvodičke primjene uz dodatno vrijeme isporuke. Linijski grafikon u nastavku pokazuje kako zahtjevi za tolerancijom dimenzija utječu na praktičnu dostupnost OD raspona iz standardnog proizvodnog pogona.

Linijski grafikon pokazuje temeljni kompromis u nabavi kvarcne cijevi: kako se zahtjevi za tolerancijom dimenzija pooštravaju, maksimalni mogući vanjski promjer se smanjuje zbog ograničenja preciznog izvlačenja i operacija brušenja. U standardnoj klasi tolerancije (±1 mm), dostupni su vanjski promjeri do 200 mm — pokrivajući cijeli raspon poluvodičkih pećnih cijevi i velikih aplikacija kemijskih reaktora. Uz toleranciju optičkog stupnja (±0,2 mm), praktični maksimalni OD je približno 80 mm, što pokriva većinu laboratorijskih i optičkih vlakana primjena potpornih cijevi. Pri toleranciji stupnja poluvodiča (±0,1 mm), maksimalni OD je oko 50 mm, odražavajući intenzivne operacije brušenja i poliranja potrebne za postizanje ove razine preciznosti na krhkom materijalu. Za prilagođene kvarcne cijevi zahtjevi koji kombiniraju veliki OD s malom tolerancijom - na primjer, 150 mm OD cijev s ±0,2 mm tolerancijom za specijalizirani MOCVD reaktor - produžena vremena isporuke od 4-8 tjedana su tipična i treba ih uzeti u obzir pri planiranju projekta. Yancheng Mingyang nudi inženjersko savjetovanje o dimenzionalnim specifikacijama kako bi klijentima pomogao identificirati minimalnu klasu tolerancije koja zadovoljava njihove funkcionalne zahtjeve, izbjegavajući prevelike specifikacije koje nepotrebno produljuju vrijeme isporuke i povećavaju troškove nabave.

Referenca za odabir kvarcne cijevi specifične za primjenu

Sljedeća tablica konsolidira okvir odabira u četiri koraka u vodič za brzu referencu za najčešće primjene cijevi od kvarcnog stakla. Pokriva punu širinu proizvoda od standarda cijev od kvarcnog stakla visoke čistoće and šipka od kvarcnog stakla komponente za specijalizirane grijaće i optičke proizvode.

Proizvodi od kvarcnog stakla izvan cijevi: Prošireni asortiman proizvoda

Dok je cijev od kvarcnog stakla and staklena cijev proizvodi koji čine jezgru asortimana proizvoda, Yancheng Mingyang isporučuje širok portfelj proizvoda od kvarca i posebnog stakla koji služe komplementarnim potrebama primjene. To uključuje šipka od kvarcnog staklas (štapići od taljenog kvarca i štapići od kvarcnog kristala) za optičku i strukturnu primjenu, ploča od kvarcnog stakla and prozor od kvarcnog stakla ploče za vakuumske komore i optičke sklopove, UV kvarcna ploča and UV okrugla kvarcna ploča s rupama za fotolitografiju i sustave UV stvrdnjavanja, i UV taljene kvarcne kivete i kvarcne kivete pravokutnog formata za spektroskopiju i analitičke instrumente.

U segmentu proizvoda za grijanje tvrtka proizvodi infracrveni halogeni grijač cijevi, daleko infracrveni kvarcni cijevni grijač sklopovi, i kvarcni grijač od karbonskih vlakana and infracrvena grijaća cijev od kvarcnih karbonskih vlakana proizvodi za industrijske procese grijanja. Ovi proizvodi za grijanje koriste mliječne i kvarcne cijevi s niskim sadržajem OH kako bi se povećala učinkovitost infracrvenog zračenja. Za laboratorijske i znanstvene istraživačke primjene, asortiman uključuje laboratorijski kvarcni lončić and silika crucible laboratorij proizvodi, neprozirni taljeni silikat crucible za rast kristala, i prozirni kvarcni lončić varijante za procese koji zahtijevaju vizualno praćenje taline. Specijalni predmeti uključuju instrumenti od kvarcnog stakla , visoki borosilikat measuring cup , lijevak trokutastog oblika , i trokutasta tikvica chemistry stakleno posuđe — spaja standardno laboratorijsko stakleno posuđe i kvarcne segmente visokih performansi.

Tvrtka također vrši opskrbu zvučni instrumenti za liječenje uključujući kristalna pjevajuća zdjela , Kristalne alkemijske zdjele , Vilica za ugađanje kvarcnog kristala , Kristalni raspjevani trokut , Kristalna harfa , i Crystal Singing Holy Gral proizvodi — rastuće područje primjene koje iskorištava svojstva akustične rezonancije topljenog kvarcnog stakla visoke čistoće za terapeutsku upotrebu i upotrebu glazbenih instrumenata.
