Borosilikatno staklo naspram kvarcnog stakla

Borosilikatno staklo i kvarcno staklo nisu međusobno zamjenjivi — služe bitno različitim razinama izvedbe. Kvarcno staklo nadmašuje borosilikatno staklo u maksimalnoj temperaturnoj otpornosti, kemijskoj čistoći i UV prijenosu , dok borosilikatno staklo nudi pouzdanu izvedbu za svakodnevne laboratorijske, industrijske i potrošačke primjene po pristupačnijoj cijeni. Ako vaša primjena zahtijeva stalnu izloženost iznad 500°C, duboku UV prozirnost ili čistoću poluvodiča, kvarcno staklo je pravi izbor. Za standardno laboratorijsko stakleno posuđe, sustave cjevovoda ili optičke komponente koje rade u vidljivom spektru, borosilikatno staklo više je nego dovoljno.

Sastav: od čega je svaki materijal napravljen

Borosilikatno staklo je višekomponentno staklo izrađeno prvenstveno od silicijeva dioksida (SiO₂), s dodatkom 12–15% bor trioksida (B₂O₃) , zajedno s malim količinama aluminijevog oksida (Al₂O3) i oksida alkalijskih metala kao što su natrijev ili kalijev oksid. Borov trioksidni modifikator mreže je ono što smanjuje koeficijent toplinske ekspanzije i poboljšava otpornost na toplinski udar u usporedbi s običnim natrijsko-vapnenim staklom.

Kvarcno staklo, također nazvano topljeni silicij ili topljeni kvarc, ovisno o sirovini, sastoji se od silicijev dioksid čistoće 99,9% ili više . Prirodni kvarcni pijesak koristi se za standardne kvalitete, dok sintetski kvarc proizveden plamenom hidrolizom ili kemijskim taloženjem iz pare postiže čistoću iznad 99,9999% SiO₂. Ova gotovo savršena kemijska jednostavnost glavni je uzrok vrhunskih toplinskih i optičkih svojstava kvarcnog stakla.

Otpornost na temperaturu: veliki jaz u performansama

Toplinska izvedba je najkritičnija razlika između ova dva materijala i izravno određuje njihove granice primjene.

CTE kvarcnog stakla od samo 0,55 × 10⁻⁶/°C — otprilike šest puta niže od borosilikata — znači da se širi i skuplja mnogo manje pod temperaturnim ciklusima, zbog čega se kvarcne komponente mogu prenijeti izravno iz visokotemperaturne peći u okruženja sobne temperature bez pucanja.

Optički prijenos: UV pristup je odlučujući faktor

Oba materijala učinkovito propuštaju vidljivu svjetlost, ali njihovo ponašanje oštro odstupa u ultraljubičastom (UV) rasponu.

• Borosilikatno staklo prenosi valne duljine otprilike od 350 nm do 2500 nm, pokrivajući većinu vidljivog i bliskog infracrvenog spektra. U velikoj je mjeri neproziran ispod 300 nm, što ga čini neprikladnim za duboke UV primjene.
• Kvarcno staklo (taljeni silicij) prenosi valne duljine od približno 150 nm do 3500 nm. Sintetičke kvalitete mogu dosegnuti do 160 nm, omogućujući primjenu u vakuumskoj UV (VUV) litografiji i UV sterilizaciji na 254 nm.

Ova prednost UV transparentnosti čini kvarcno staklo standardnim materijalom za ćelije UV spektrometra, excimer lasersku optiku, UV sustave za stvrdnjavanje i omotače germicidnih lampi. Borosilikatno staklo jednostavno apsorbira valne duljine na koje se ti sustavi oslanjaju.

Kemijska čistoća i rizik od kontaminacije

Višekomponentna priroda borosilikatnog stakla uvodi elemente u tragovima — bor, natrij, aluminij i kalij — koji mogu prodrijeti u sadržaj pod produljenim izlaganjem agresivnim kemikalijama ili visokim temperaturama. Dok su stope ispiranja vrlo niske u standardnim uvjetima, one postaju problematične u:

• Obrada poluvodičkih pločica, gdje čak i kontaminacija metalom u dijelovima na milijardu (ppb) remeti rad uređaja
• Analitička kemija visoke čistoće koja zahtijeva slijepe vrijednosti ispod granica detekcije
• Farmaceutska proizvodnja prema strogim propisima o ekstrakciji i iscjeđivanju (E&L)

Kvarcno staklo, biće u biti čisti SiO₂ , unosi samo silicij i kisik u bilo koji kontaktni medij. Klase sintetičkog topljenog silicijevog dioksida koje se koriste u poluvodičkim difuzijskim pećima specificirane su s metalnim nečistoćama ispod 20 ppb ukupno, s čime se borosilikatno staklo ne može mjeriti.

Mehanička i fizikalna svojstva

Izvan toplinskog i optičkog ponašanja, dva su materijala razumno usporediva u svakodnevnim mehaničkim svojstvima, iako vrijedi spomenuti neke razlike.

Znatno veća tvrdoća kvarcnog stakla ( ~1050 HV naspram ~480 HV ) znači da se kvarcne komponente s vremenom bolje odupiru površinskom grebanju, što je važno u optičkim sustavima gdje kvaliteta površine izravno utječe na performanse. Njegova niža dielektrična konstanta također ga čini preferiranim materijalom supstrata u visokofrekventnim elektroničkim aplikacijama.

Tipične primjene: Gdje se svaki materijal koristi

Primjena borosilikatnog stakla

• Laboratorijsko stakleno posuđe: čaše, tikvice, epruvete, kondenzatori i pipete koje se koriste u kemijskim i biološkim istraživanjima
• Industrijska kontrolna stakla i cijevi za postrojenja za kemijsku preradu koja rade ispod 450°C
• Farmaceutske bočice, ampule i patrone gdje borosilikatno staklo tipa I zadovoljava USP i EP standarde za pakiranje lijekova
• Potrošničko posuđe za kuhanje i pečenje dizajnirano da izdrži temperature u pećnici i ploči za kuhanje
• Ulošci zrcala teleskopa i leće fotoaparata u optičkim instrumentima srednjeg dometa
• Električne izolacijske komponente u rasvjeti i elektronici

Primjena kvarcnog stakla

• Proizvodnja poluvodiča: difuzijske cijevi, nosači čamaca i procesne komore u proizvodnji pločica gdje se kontaminacija metala mora održavati ispod razine ppb
• Omotnice UV lampe za germicidne, excimer i živine lučne žarulje koje emitiraju na 185 nm i 254 nm
• Visokoprecizne optičke leće, prizme i prozori za UV i duboke UV litografske sustave
• Cijevi za visokotemperaturne peći i lončići za procese rasta metala, keramike i kristala
• Predforme optičkih vlakana kao osnovni materijal za optička vlakna telekomunikacijskog razreda
• Zrcala svemirskih teleskopa i satelitski optički sustavi koji zahtijevaju nultu toplinsku distorziju tijekom ekstremnih promjena temperature

Obradivost i razmatranja proizvodnje

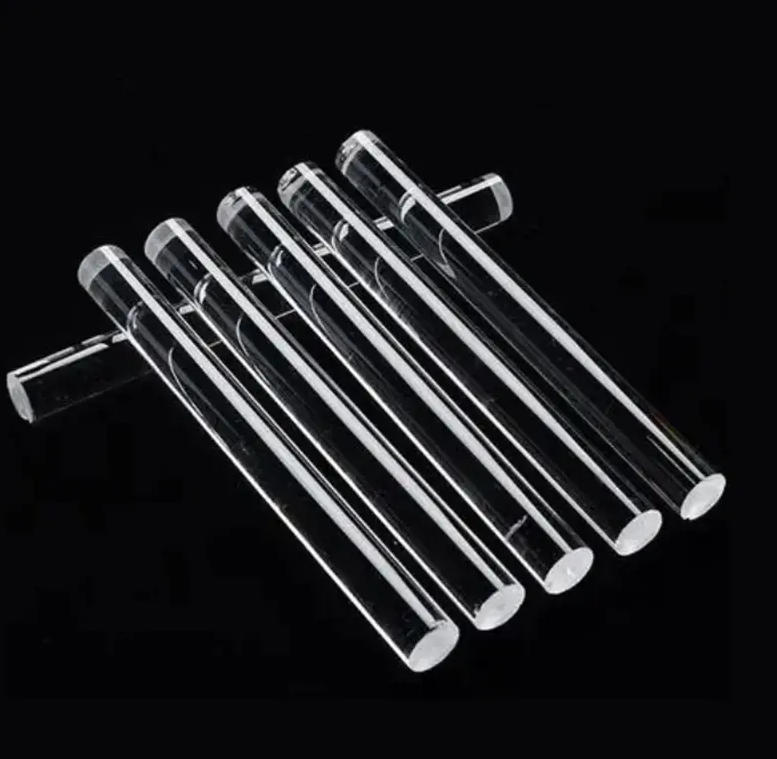

Borosilikatno staklo ima relativno nisku radnu temperaturu od oko 820°C i može se oblikovati, puhati i spajati pomoću standardne opreme za puhanje stakla. To čini izradu po narudžbi laboratorijskog staklenog posuđa i industrijskih komponenti jednostavnom, a materijal je široko dostupan u obliku cijevi, šipki i ploča.

Kvarcno staklo zahtijeva radne temperature iznad 1600°C , što zahtijeva specijalizirane oksivodikove ili plazma baklje i vješte operatere. Taljenje, oblikovanje i zavarivanje kvarca je zahtjevniji proces koji traje duže i zahtijeva više energije. Složene geometrije u kvarcu stoga je teže proizvesti, a vrijeme isporuke za prilagođene kvarcne komponente obično je dulje nego za borosilikatne ekvivalente.

Sa stajališta strojne obrade, veća tvrdoća kvarcnog stakla (oko 1050 HV) znači da zahtijeva alat s dijamantnim vrhom ili abrazivni alat, što povećava vrijeme obrade u usporedbi s mekšim borosilikatnim staklom. Međutim, ta ista tvrdoća daje bolju stabilnost dimenzija u gotovim kvarcnim komponentama pod abrazivnim uvjetima ili uvjetima visokog opterećenja.

Kako odabrati: praktični vodič za donošenje odluka

Koristite sljedeće kriterije kako biste odredili koji materijal odgovara vašoj primjeni:

• Radna temperatura iznad 500°C: Potrebno je kvarcno staklo. Borosilikat će omekšati i deformirati se.
• UV valne duljine ispod 300 nm: Samo kvarcno staklo. Borosilikat blokira te valne duljine.
• Poluvodič ili postupak ultravisoke čistoće: Sintetski kvarc s provjerenim specifikacijama metalnih nečistoća je obavezan.
• Standardna laboratorijska ili farmaceutska uporaba: Borosilikatno staklo tipa I u potpunosti ispunjava ISO i farmakopejske zahtjeve po nižoj cijeni i lakšoj dostupnosti.
• Optika vidljivog spektra: Ili materijal radi; borosilikat je prikladan i lakši za nabavu za većinu optičkih komponenti srednjeg dometa.
• Ekstremni toplinski ciklus: Kvarcno staklo, sa svojim CTE šest puta nižim od borosilikatnog, podnosi brze promjene temperature uz znatno manji rizik od pucanja.

Zaključak: navesti kvarcno staklo kada temperatura, čistoća ili UV prijenos prelaze ono što borosilikat može pružiti. U svim drugim slučajevima, borosilikatno staklo robusno je, isplativo i široko dostupno rješenje koje pouzdano služi znanstvenim i industrijskim primjenama više od jednog stoljeća.
